Mando electrónico a DIODOS para SLOT (motores de hasta 1A)

Mando electrónico a DIODOS para SLOT (motores de hasta 1A)

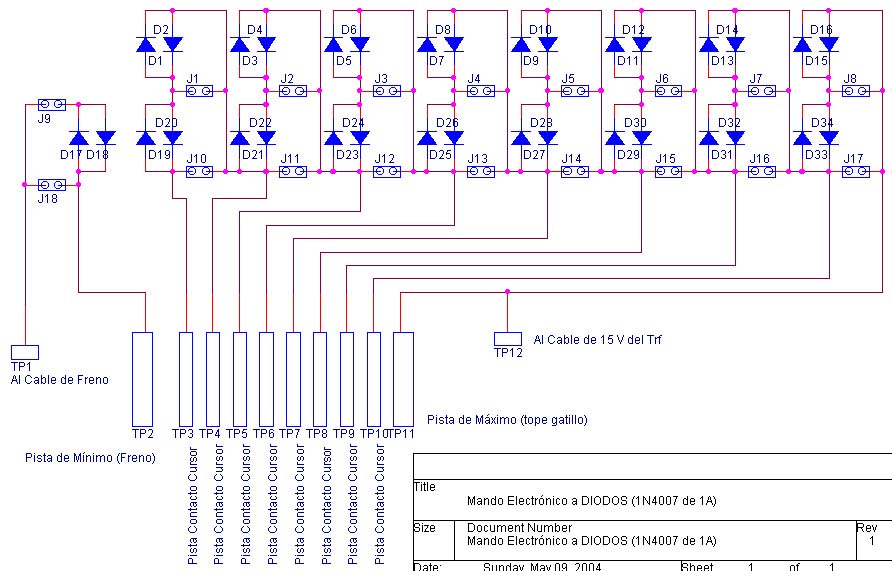

Esquema electrónico
Lista de Materiales
______________________________________________
Lista de Materiales - May 13,2004 - 13:53:23
______________________________________________
Uds. - Ref. Esquema - Descripción
______________________________________________
34 - D1,D2,D3,D4,D5,D6,D7,D8,  DIODOS (1N4007 de 1A)
     D9,D10,D11,D12,D13,D14,
     D15,D16,D17,D18,D19,D20,
     D21,D22,D23,D24,D25,D26,
     D27,D28,D29,D30,D31,D32,
     D33,D34

Descripción de Componentes: ver documento 1N4001-1N4007.pdf

Notas:

Todos los diodos son 1N4007 o cualquiera equivalente.

Características del 1N4007:

Máxima corriente en directa: 1 A

La caída de tensión en directa, para el consumo típico de un motor de Slot 1/32 (300 a 500 mA), es de 0,7 a 0,8V. Esto nos permite regular las transiciones del gatillo de 0,7 en 0,7 V, o bien, de 1,4 en 1,4 V (según las posiciones de los jumpers).

Características del mando:

Regulación de freno de 3 posiciones, desde todo (jumper abajo) a nada de freno (sin jumper).

Regulación independiente de cada uno de los 8 pasos intermedios del cursor del gatillo entre la pista de frenado y el tope de gatillo. Esto permite configurar un autentico "mapa de acelerador" como si fuera un ecualizador según coloquemos los 8 jumpers:

posición baja: caída de voltaje 0V por paso de gatillo.

posición alta: caída de voltaje 0,7V por paso de gatillo.

sin jumper: caída de voltaje 1,4V por paso de gatillo.

Observaciones: Todos los diodos aparecen dobles (uno en directa y otro en inversa) para garantizar que el mando funcione con independencia de la polaridad de la pista o caja de conexiones. La posición de gatillo a tope puede ser +15V o –15V indistintamente según sea la conexión a la pista (corriente positiva o negativa) sólo conducirá uno de los diodos de la pareja quedando el otro en corte. Si el sentido de la pista se cambia invirtiendo la polaridad de la fuente de alimentación este diseño de mando sigue funcionando pasando a conducir el otro diodo de la pareja.

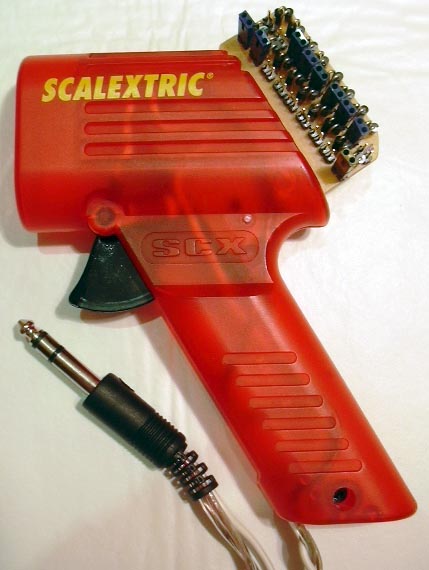

Mando cerrado

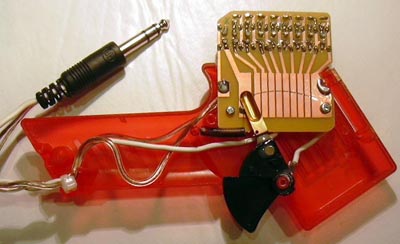

Mando abierto

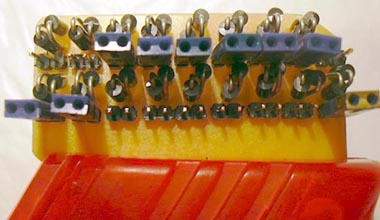

PCB lado componentes

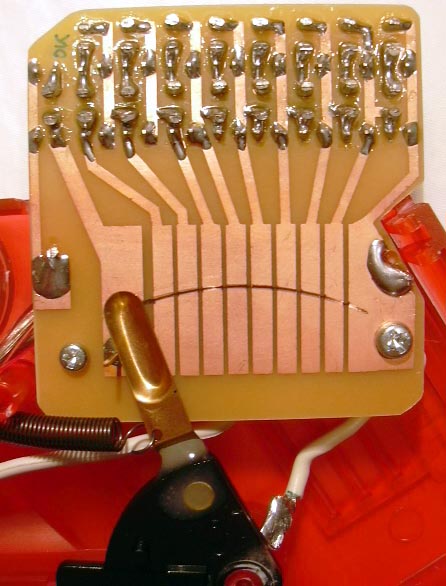

PCB lado pistas
